PTM232

Marka :Enda Sisel

Kategori :DİJİTAL ZAMAN RÖLELERİ

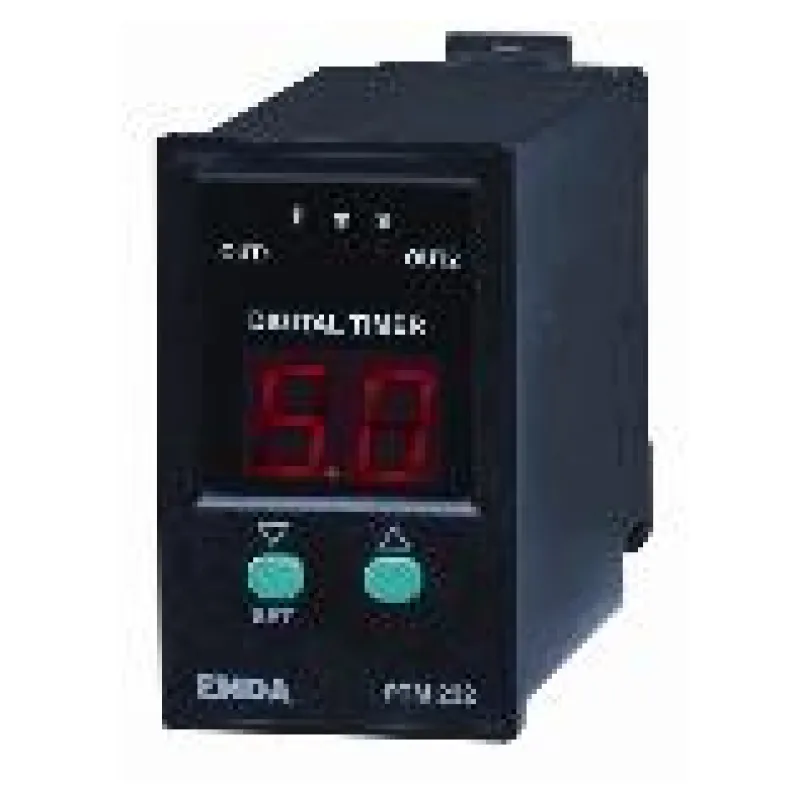

PTM232 Dijital Zaman Rölesi

PTM232, 2 haneli, 6 farklı zamanlama fonksiyonu için çift kontak çıkışlı, dijital elektronik zaman rölesidir. Ön paneldeki tuş takımı aracılığıyla 6 değişik zaman dilimi kolay biçimde seçilebilir. Reset, start ve gate girişleri sayesinde değişik uygulamalarda kullanılabilen cihaz, 11 pinli soket bağlantı ile montaj ve servis kolaylığı sağlanmıştır.

Gösterge ve Tuş Takımı

Tuş Takımı Mikro switch
Durum Göstergesi 2 adet kırmızı çıkış LEDleri
Zaman Göstergesi 2 hane, 14mm, 7 parçalı kırmızı LED
Zaman Birimi Göstergesi Seçilen zaman birimi 3 adet kırmızı LED ile gösterilir

Kutu

Ağırlık Yaklaşık 215 gram (ambalajlı olarak)
Kutu şekli Sıkıştırılarak panoya yerleştirilir
Ebat G72xY72xD97 mm

Elektriksel Özellikler

Bağlantı 11 pinli soket
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±10% SMPS modül
Çalışma Sıcaklığı °C 0...50 °C
Bilgi Koruma EEPROM (minimum 10 yıl)
Doğruluk ±%1
Skala 0...9.9 saniye ile 0...99 saat aras? zaman aralığı
Güç Tüketimi 2VA

Çıkışlar

Kontrol Çıkışı 2 röle: 230Vac, 2A (rezistif yük için), NO+NC

Kontrol

Çıkış Fonksiyonu 6 ayrı çıkış fonksiyonu (seçilebilir)

Girişler

Start Girişi Besleme voltajı ile
Gate Girişi Besleme voltajı ile
Reset Girişi Besleme voltajı ile

KULLANIM KILAVUZU
