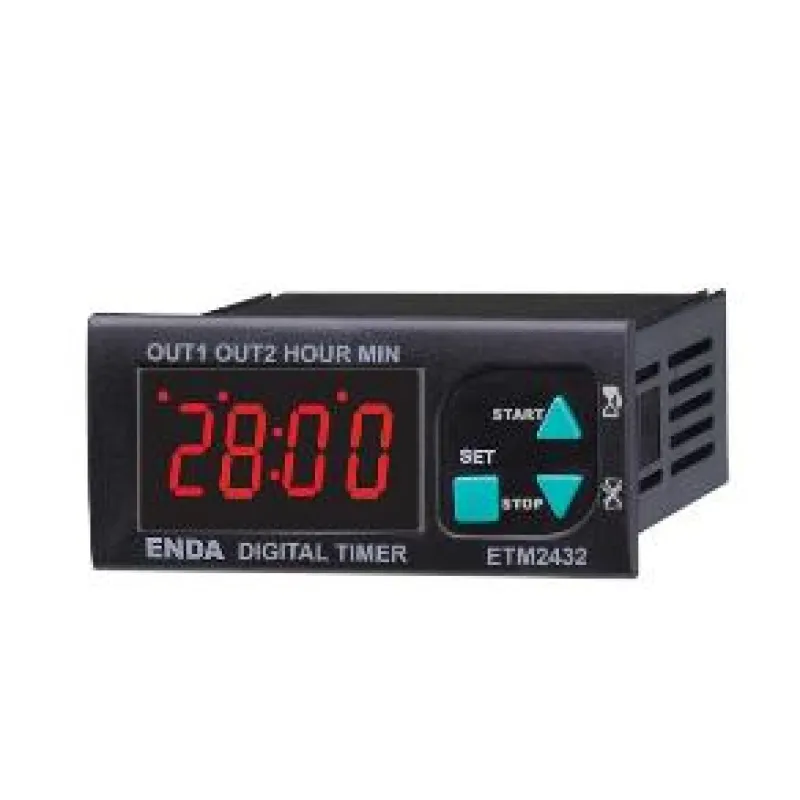

ETM2432 Dijital Zaman Rölesi

ENDA ETM2432de ; Zamanlama kontrolü için çift kontak çıkışı, harici start, reset ve gate girişi bulunmaktadır.
Skala 0:01 .... 99:59 dakika 0:01 .... 99:59 saat olacak şekilde dakika ve saniye gösterimi seçimi yapılabilir. Zaman arttırma ve eksiltme adımlarının isteğe göre ayarlanabilmesi, ön panelden start ve stop imkanı ile 8 değişik uyarı sesi seçimi mevcuttur. Ayrıca ENDA ETM2432 nin set değer alt ve üst sınırları ayarlanabiliyor olup EN standartlarına göre CE markalıdır.

Çevresel Özellikler

• Ortam/depolama sıcaklığı 0 ... +50°C/-25 ... 70°C (buzlanma olmadan)
• Bağıl nem 31°Cye kadar %80, sonra lineer olarak azalıp 40°C’de %50ye düşen nemde çalışır.
• Koruma sınıfı EN 60529 standardına göre Ön panel : IP65 Arka panel : IP20
• Yükseklik En çok 2000m

Elektriksel Özellikler

• Gösterge 4 hane, 12.5mm, 7 parçalı kırmızı LED
• Güç Tüketimi En çok 7VA
• Zaman Doğruluğu ±%1
• Duyarlılık 1 saniye
• Skala 99:59 dakika veya saat olarak seçilebilir
• Besleme Voltajı 230V AC ±%10, 50/60Hz veya 12/24V AC/DC ±%10, 50/60Hz veya 9-30V DC/7-24V AC, 50/60Hz
• Bağlantı 2.5mm²lik klemens

Çıkışlar

• OUT 2 Röle: 250V AC, 8A (rezistif yük için), NO+NC
• Röle ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama.

Start Girişi

• Giriş tipi Mekanik kontak (Minimum = 50ms)

Reset Girşi

• Giriş tipi Mekanik kontak (Minimum = 50 ms)

Gate Girişi

• Giriş tipi Mekanik kontak (Minimum = 50 ms)

Kutu

• Kutu şekli Sıkıştırılarak panoya yerleştirilir.
• Ebatlar G77xY35xD71mm
