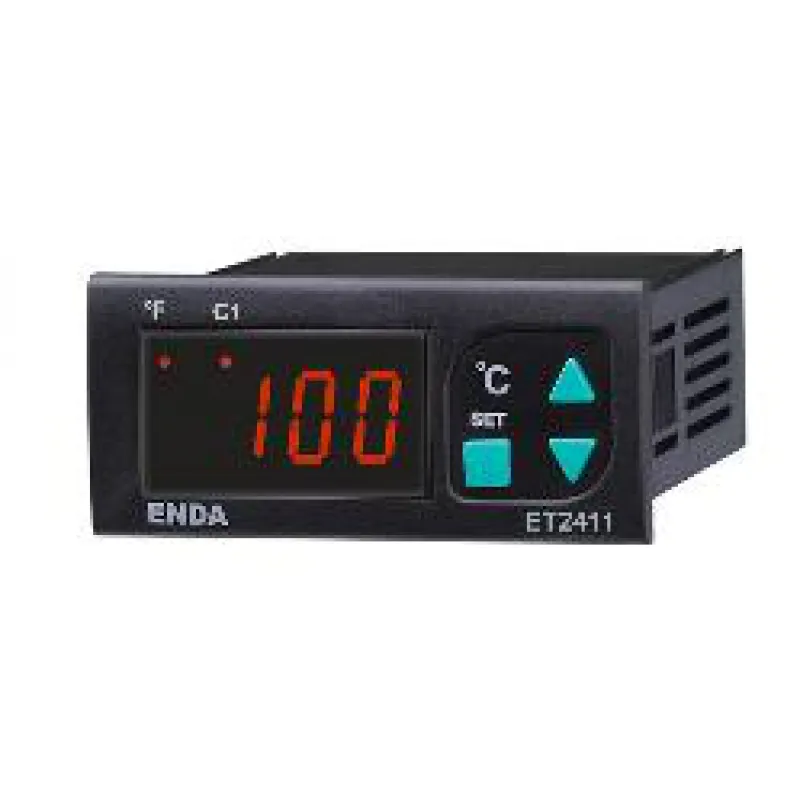

ET2411 ON-Off Sıcaklık Kontrol Cihazı

ENDA ET2411 ; 77 x 35mm ebatlı ve tek NTC prob girişli ile beraber, giriş için offset ilavesi özelliği bulunmaktadır. Seçilebilir Isıtma / Soğutma kontrolü, soğutma veya ısıtma kontrolü için C1 röle çıkışı mevcuttur. Prob arızası durumunda röle konumunun ON veya OFF olması, set değerinin alt ve üst sınırları ayarlanabilir. Sıcaklık °F veya °C olarak seçilebilir.
ENDA ET2411 EN standartlarına göre CE markalıdır.

GİRİŞ ÖZELLİĞİ

• Giriş Tipi NTC Rezistans Sensör
• Skala Aralığı -60.0...150.0 °C -76.0...302.0°F
• Doğruluğu ± 1% (tam skalanın) ± 1 hane

Kutu

• Kutu şekli Sıkıştırılarak panoya yerleştirilir (DIN 43 700e göre)
• Ebat G77xY35xD61mm
• Ağırlık Yaklaşık 215g (ambalajlı olarak)

Elektriksel Özellikler

• Besleme Voltajı 230V AC +%10 -%20, 50/60Hz veya 12/24V AC/DC %10
• Güç Tüketimi En çok 3VA
• Bağlantı Power klemensi: 2.5mm²lik soketli, Sinyal klemensi: 1,5mm² soketli klemens
• Hat direnci En çok 100ohm
• Bilgi koruma EEPROM (en az 10 yıl)
• EMC EN 61326-1: 2013 (EN 61000-4-3 standartı için performans kriteri B sağlanmıştır.)
• Güvenlik gereksinimleri EN 61010-1: 2012 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
• Gösterge 4 hane, 12,5mm 7 parçalı kırmızı LED

Çıkışlar

• C1 çıkışı

5 Amper modeli : 250V AC, 5A (rezistif yük için), NO, Kontrol çıkışı.
8 Amper modeli : 250V AC, 8A (rezistif yük için), NO ve NC, Kontrol çıkışı.
16 Amper modeli : 250V AC, 16A (rezistif yük için), NO , Kontrol çıkışı.

• Röle ömrü

5 Amper model : Yüksüz 5.000.000 anahtarlama; 250V AC, 5A rezistif yükte 100.000 anahtarlama
8 Amper modeli : Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 300.000 anahtarlama
16 Amper model : Yüksüz 30.000.000 anahtarlama; 250V AC, 16A rezistif yükte 100.000 anahtarlama

Kontrol

• Kontrol biçimi Tek set-değer ve alarm kontrolü
• Kontrol yöntemi On - Off
• A/D dönüştürücü 12 bit duyarlık , Örnekleme zamanı 100ms
• Histerisiz 0.1 ile 20.0 °C/F arasında ayarlanabilir.
