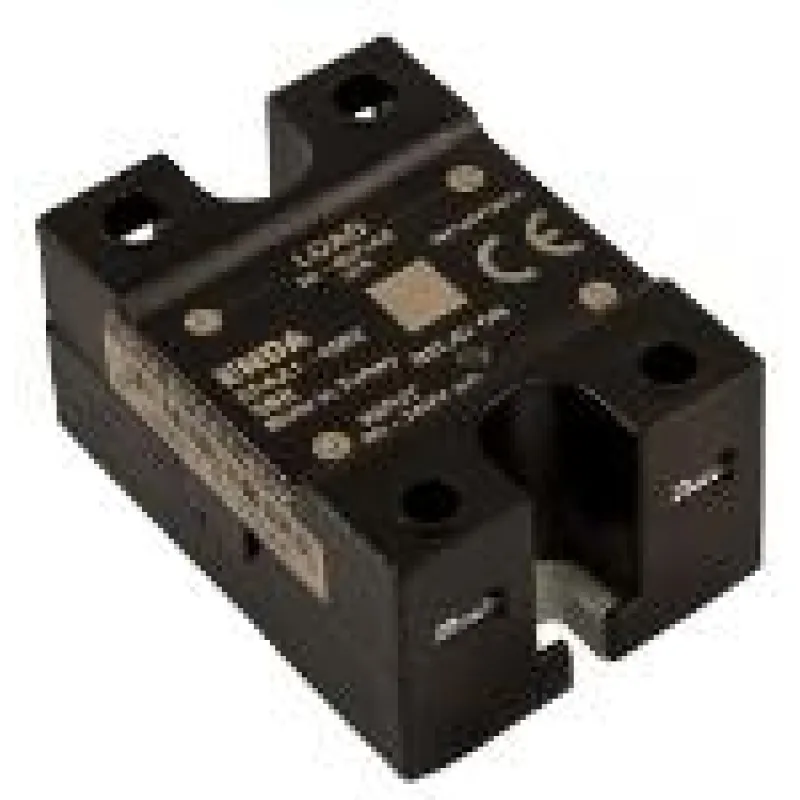

EPDA1 SERİSİ Solid State Röle

EPDA1 Serisi ; 12, 25, 40, 50, 70A yük akımı, 8~30V AC/DC giriş gerilimine sahip, 24~280V veya 50~420V yük gerilimli, sıfır geçişli, AC yük anahtarlama röleleridir. LED göstergelerinden çalışmaları kolaylıkla izlenebilir. Pik gerilimler için varistörlü korumaya sahiptirler.


Giriş

• Giriş Gerilimi 8-30Vac/dc
• İletim Geriilimi >6Vac/dc
• Kesme Gerilimi ˂2Vac/dc
• Giriş Akımı ˂17mAac/10mAdc
• İletim Zamanı Maksimum 1/2 Periyot
• Kesme Zamanı Maksimum 1/2 Periyot
• LED Gösterge İletim gerilimi ˃6V ac/dc ise Led yanar

Çıkış

• Yük Akımı(Arms) 212Z için 12, 225Z için 25, 240Z için 40, 425Z için 25, 440Z için 40, 450 için 50, 470 için 70
• Yük Gerilimi (Vrms) 212 Z, 225Z ve 240Z için 25~280, 425Z, 440Z, 450Z ve 470Z için 50~420,
• Aşırı Yük Akımı (Vrms) 212Z için 50, 225Z için 85, 240Z için 150, 425Z için 70, 440Z için 110, 450Z için 150, 470Z için 360
• Tekrarlanmayan Surge Akımı (Arms) 212Z için 120, 225Z için 250, 240Z için 400, 425Z için 190, 440Z için 290, 450Z için 380, 470Z için 900
• İletimdeki Gerilim Düşümü(Vrms) 212Z, 225Z ve 240Z için 1,6, 425Z, 440Z, 450Z ve 470Z için 1,8,
• Kaçak Akım (mArms) 212Z, 225Z ve 240Z için 5, 425Z ve 440Z için 8, 450Z için 10, 470Z için 15
• Sigorta İçin I²t Değeri t=10ms 212Z için 78, 225Z için 340, 240Z için 880, 425Z için 265, 440Z için 610, 450Z için 720, 470Z için 4000
• Frekans (Hz) 50-60
• Minimum Çalışma Akımı 212Z, 225Z ve 240Z için 160, 425Z ve 440Z için 200, 450Z için 300, 470Z için 400

Genel

• Ebat G45xY62xD31
• Ağırlık 212Z, 225Z, 240Z, 425Z, 440Z, 95g (Ambalajlı olarak)
• 440Z, 470Z, 110g (Ambalajlı olarak)
• İzolasyon Gerilimi Giriş ve çıkış terminalleri arasında 2500 Vrms 1 dak.
• Bağlantı Güç hattı için 16mm2lik kablo, sinyal hattı için 4mm2lik kablo bağlanabilir
• Çalışma Sıcaklığı °C -25...+60 °C
• Depolama Sıcaklığı °C -30...+100 °C
