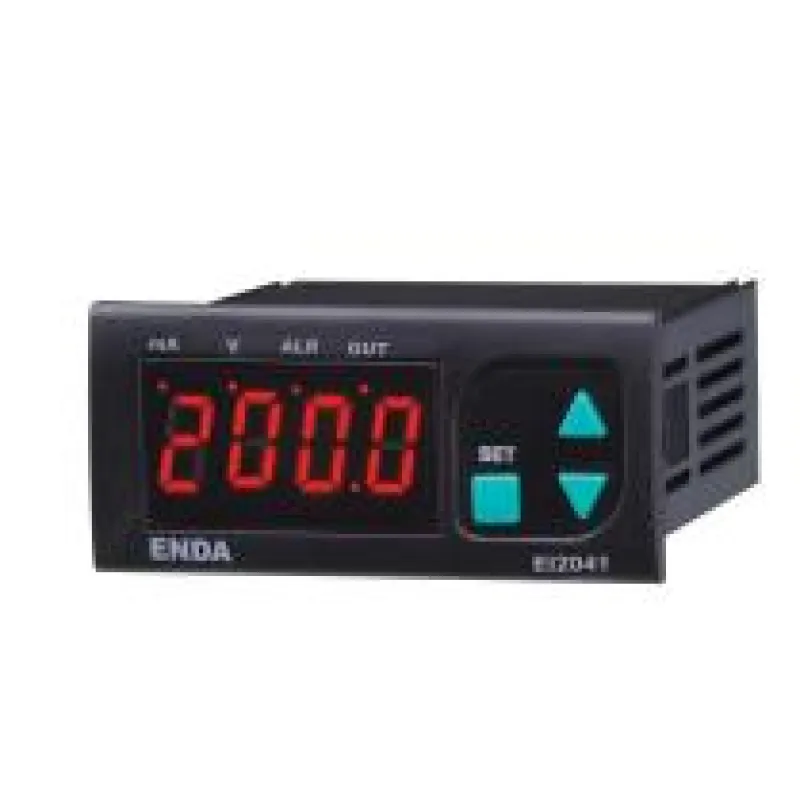

EI2041 Dijital Gösterge

EI2041 ; 35 x 77mm ebatlı, 4 hane dijital göstergeli ekrana sahiptir. Gösterge skalası -1999 ile 4000 arasında ayarlanabilir ve desimal nokta 1. ile 3. basamak arasında ayarlanabilir. Dört farklı seçilebilir standart giriş tipi (0-20mA, 4-20mA, 0-1V, 0-10V) mevcuttur. Kullanıcı kendi belirleyeceği giriş tipine göre cihazı kalibre edebilir. Örnekleme zamanı dört kademede ayarlanabilir. Maximum ve minimum ölçme değerlerini saklama ve göstergede tutabilir. Ayrıca çıkış ve alarm kontrolü için 2 kontak çıkışı(Opsiyonel) ve set değerinin altında ve üstünde kontrol seçeneği seçilebilir bağımsız, sapma ve band alarmı, sensör besleme çıkışı.(Opsiyonel)ve RS485 Modbus RTU protokolü ile haberleşme özelliği (Opsiyonel) bulunan EI2041 EN standartlarına göre CE markalıdır.

Kutu

• Kutu Şekli Sıkıştırılarak panoya yerleştirilir
• Ebat G77xY35xD71mm

Kontrol

• Kontrol Biçimi Çift-set değer kontrolü
• Kontrol Yöntemi Onn-Off Kontrol
• Histerisiz 1 ... 200 arasında ayarlanabilir

Elektriksel Özellikler

• Bilgi Koruma EEPROM (Minimum 10 Yıl)
• Besleme Voltajı 230VAC +10% -20% 50/60Hz
• 12/24VAC ±%10, 50/60Hz
• 9-30VDC / 7-24VAC ±%10 SMPS modül
• Bağlantı 2,5mm lik soketli klemens
• Güç Tüketimi 7VA
• EMC EN 61326-1: 2012

Giriş Tİpi Ölçüm Aralığı

• 0-10V DC Voltaj
• 0-10V DC Voltaj
• 0-20mA DC Akım
• 4-20mA DC Akım En az En Çok
• 0V 1.1V
• 0V 12V
• 0mA 25mA
• 0mA 25mA

Çıkışlar

• Sensör Besleme Çıkışı Tüm sensör besleme çıkışları en fazla 50mA (regüleli ve izole)
• Çıkış Röle: 250V AC, 8A (rezistif yük için), NO; 1/2 HP 240V AC Cos = 0.4 (endüktif yük için)
• Alarm Röle: 250V AC, 8A (rezistif yük için), NO; 1/2 HP 240V AC Cos = 0.4 (endüktif yük için)
• Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
