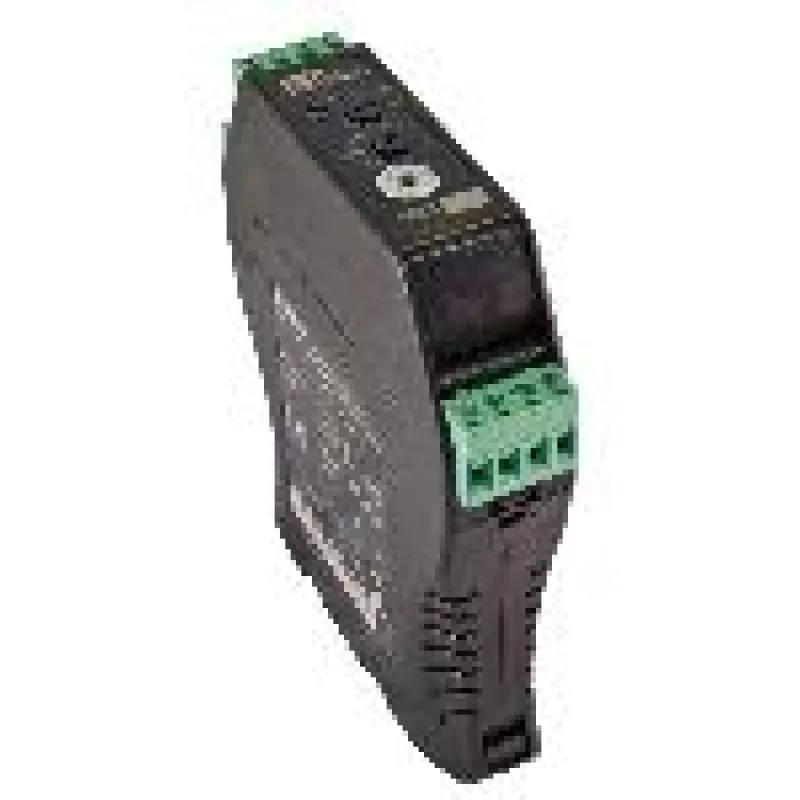

ECCC Akım Çevirici

ECCC ; Akım trafolarından gelen 0...5A AC sinyali ya da direk olarak bağlanabilen 0...5A AC/DC sinyalleri ve Şöntlerden gelen 0...60mV AC/DC sinyalleri seçimli olarak okuyabilen, bu sinyalleri 0...20mA, 4...20mA, 1...5V veya 0...10V a seçimli olarak dönüştürebilen ray montajlı ve klemens bağlantılı Akım Çeviricilerdir.

Akım Çeviricilerimiz opsiyonel olarak İzoleli RS485 ModBus RTU haberleşebilirler.

Elektriksel Özellikler

• Besleme Gerilimi ECCC -UV için: 90-250V AC, 50/60 Hz

ECCC-LV için: 9-30V DC veya 7-24V AC, 50/60Hz

• Girişler

0-5A AC/DC (10A ve üzeri akımlarda cihazda hasar oluşabilir)

0-60mV AC/DC (50V ve üzeri gerilimlerde cihazda hasar oluşabilir)

• Giriş Dirençleri 0-5A AC/DC (dahili şöntlü) giriş için 17m?

0-60mV AC/DC (harici şöntlü) giriş için 100?

• Frekans Aralığı DC, 10Hz - 200Hz (Kare dalga için 10Hz - 70Hz)
• Örnekleme Süresi 250ms
• A/D Dönüştürücü 12 bit
• D/A Dönüştürücü 12 bit
• Çıkış 0-20mA DC, 4-20mA DC, 0-10V DC veya 1-5 V DC cihaz üzerinden seçilebilir
• (Akım çıkışları için yük direnci en çok 500?dur)
• Doğruluk AC için: ±%1 (kare dalga için ±%2)
• DC için: ±%1
• RMS için: ±%1 (kare dalga için ±%2)
• Güç Tüketimi En çok 7VA
• Bağlantı 2,5mm² soketli klemens
• İzolasyon Test Gerilimi 3kV AC en az 1 dakika, 4,2V DC en az 1 dakika

Kutu

• Ebat G25xY97xD115mm
• Montaj Şekli EN60715 standardı Th35 tipi raya monte edilir
• Ağırlık Yaklaşık 150 gram (Ambalajlı olarak)

Çevresel Özellikler

• Çalılşma Sıcaklığı 0...+50°C
• Koruma Sınıfı EN 60529 standardına göre IP20
• Yükseklik En çok 2000m
