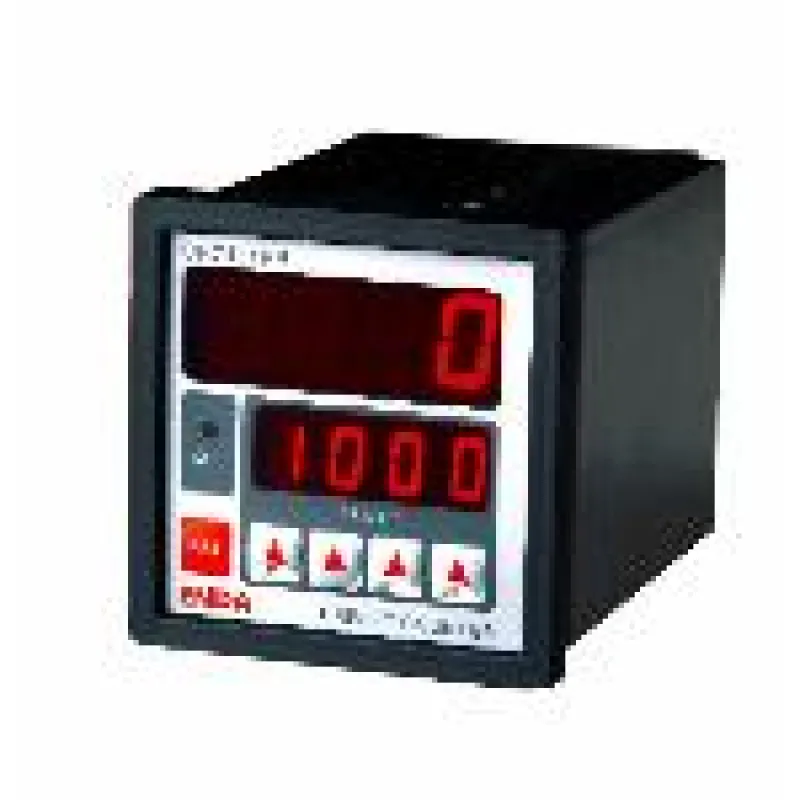

CR7421PR İleri Sayıcı

CR7421PR, 4 haneli, tek kontaklı, elektronik ileri sayıcıdır. Ön paneldeki tuş takımı aracılığıyla 500Hze kadar giriş sinyali, otomatik ve panel reset özelliği kolay biçimde seçilebilir. 2x4 hane göstergesinden sayıcı ve set değeri kolaylıkla izlenebilir.

Gösterge ve Tuş Takımı

• Sayıcı Değeri Göstergesi 4 hane, 14,2 mm, 7 parçalı kırmızı LED
• Out Ledi 1 adet kırmızı çıkış LEDi
• Tuş Takımı Mikro switch
• Set Değeri Göstergesi 4 hane, 9.1 mm, 7 parçalı kırmızı LED

Kutu

• Ebat G72xY72xD115 mm
• Ağırlık Yaklaşık 365gram (Ambalajlı olarak)
• Montaj Şekli Sıkıştırılarak Panoya Yerleştirilir

Elektriksel Özellikler

• Bilgi Koruma EEPROM (minimum 10 Y?l)
• Çalışma Sıcaklığı °C 0...50 °C
• Güç Tüketimi 3VA
• Bağlantı 2,5mm²lik soketli klemens
• Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
• 24Vac ±%10, 50/60Hz
• 9-30Vdc / 7-24Vac ±%10 SMPS modül

Çıkışlar

• Sensör Besleme Çıkışı 12Vdc, maksimum 50mA (Regülesiz)
• Kontrol Çıkışı 1 röle: 230Vac, 2A(rezistif yük için), NO+NC
• 1 open kollektör çıkışı(30Vdc, 100mA)
• Kontrol Çıkış Süresi Sürekli veya 0.1 ile 9,9 saniye ayarlanabilirir

Girişler

• Sayma Girişi 1 Adet (5V ila 30Vluk puls)
• Reset Girişi PNP: Pozitif reset (minumum 2mslik 5V ila 30Vluk puls)
• NPN: GND Terminali RESET IN terminaline bağlanarak resetlenir
• Sayma Frekansı 20, 50, 100, 500Hz programlanarak seçilebilir
