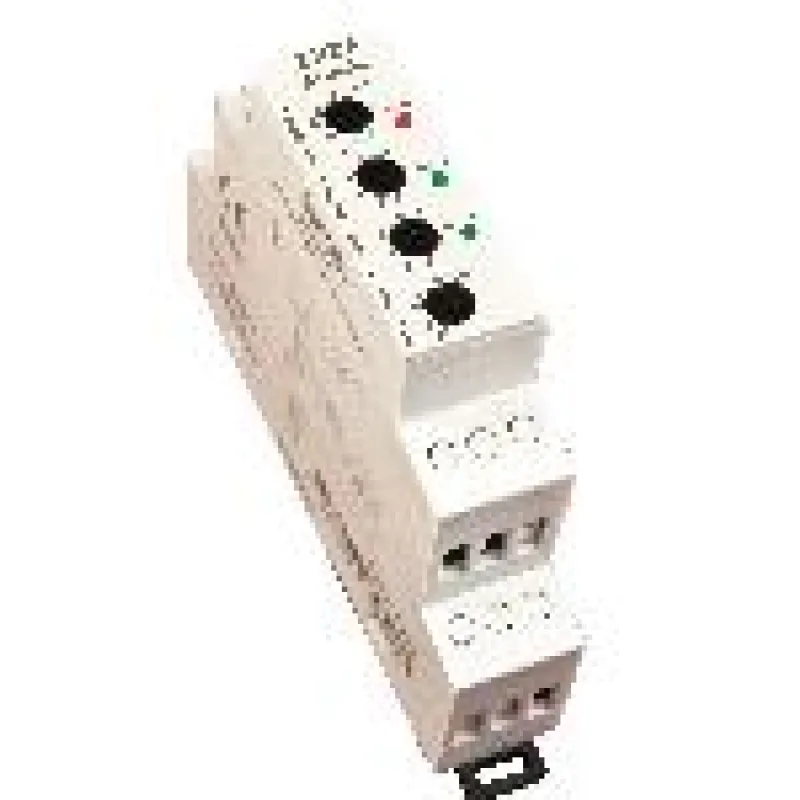

ATRL02 Ray Tipi Sağ-Sol Analog Zaman Rölesi

ATRL02 kodlu ENDA ürününde Sağ ve sol dönme yönleri için ayrı kontak çıkışları (OUT1-OUT2) bulunmaktadır. ton sağ-sol dönme süresi, toff kontak çıkışları bırakılı kalma süresi ayarlanabilir. 6 farklı zamanlama birimi (S, 10S, M, 10M, H, 10H)mevcuttur. Ray montajlı Klemens bağlantılı ENDA ATRL02 EN standartlarına göre CE markalıdır.

Kutu

• Ağırlık Yaklaşık 90g. (ambalajlı olarak)
• Ebat G18xY90xD66mm
• Kutu şekli EN 60715 standardı Th35 tipi raya m monte edilir.

Elektriksel Özellikler

• İzolasyon test gerilimi 3kV AC en az 1 dakika, 4,2kV DC en az 1 dakika.
• Güç Tüketimi En çok 10VA
• Doğruluk Gerilim etkisine bağlı oluşabilecek hata : max %0.2
• Set değerinin ayarlanmasında oluşabilecek hata : max %4.5
• Sıcaklık etkisine bağlı oluşabilecek hata : max %1
• Resetleme Süresi Max 0.04 saniye.
• Skala 0-1 istenen aralıkta ayaranabilir.
• Besleme Voltajı 90-250V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 24V DC
• Bağlantı Klemens bağlantısı.

Çıkışlar

• Kontrol çıkışı (OUT1 / OUT2) Röle: 250V AC, 10A (rezistif yük için), NO+NC
• Kontrol Çıkış Durumu OUT1 LED’i OUT1 rölesi çekili iken yanar,OUT2 LEDi OUT2 rölesi çekili iken yanar.Toff süresince OUT1 ve OUT2 LEDi flash yapar.

Kontrol

• Zamanlama fonksiyonu ton: OUT1 ve OUT2 rölesinin çekili kalma süresi, toff: OUT1 ve OUT2 rölesinin bırakılı kalma süresi cihaz üzerinden ayarlanabilir.
• Zamanlama birimleri On ve Off süreleri için ayrı ayrı Saniye, 10saniye, dakika, 10dakika, saat, 10saat cihaz üzerinden seçilebilir.

Çevresel Özellikler

• Çalışma/depolama sıcaklığı 0 ... +50°C/-25 ... +70°C (Ortamda buzlanma ve yoğuşma olmamalı.)
• Bağıl nem 31°Cye kadar %80, sonra lineer olarak azalıp 40°C’de %50ye düşen nemde çalışır(Ortamda buzlanma ve yoğuşma olmamalı.)
